Grupo Odilon Santos: manufatura aditiva para a frota de transporte coletivo
Catálogo de 12+ aplicações validadas em uso final para ônibus — peças de reposição, capas, vedações e buchas impressas em LayerPRO, UltiMaker e Braskem que reduzem consumo, custo e dependência de fornecedores.
Desafio
A frota dependia de fornecedores externos para peças de desgaste recorrente — apoios de braço, borrachas, manoplas, tampas, buchas — com altos custos de aquisição, descarte de conjuntos inteiros por falha de um único componente e indisponibilidade de itens obsoletos no mercado.
Solução
A 3DCRIAR mapeou os setores de Lanternagem, Mecânica e Elétrica e desenvolveu um catálogo de peças impressas em UltiMaker com filamentos LayerPRO UltraPLA, TPU 95A, CPE+, PA6 HT e Braskem FL105PP — substituindo metálicos, redesenhando para troca modular e permitindo recondicionamento de conjuntos.
Resultados
- Custos de reposição reduzidos em 13% a 98% por aplicação
- Recondicionamento de ~28% das peças no 2º semestre (apoio de braço)
- Diminuição do estoque em almoxarifado e menos intervenções corretivas
- Substituição de componentes obsoletos por design próprio impresso sob demanda
Catálogo do projeto
Apoio de braço regular
LanternagemApoio de braço dos assentos de transporte coletivo
Manopla da marcha
LanternagemGuia o motorista no posicionamento do câmbio
Interruptor cigarra
ElétricaAcionamento da parada do ônibus no próximo ponto
Borracha do pedal
MecânicaRecobrimento aderente do pedal do motorista

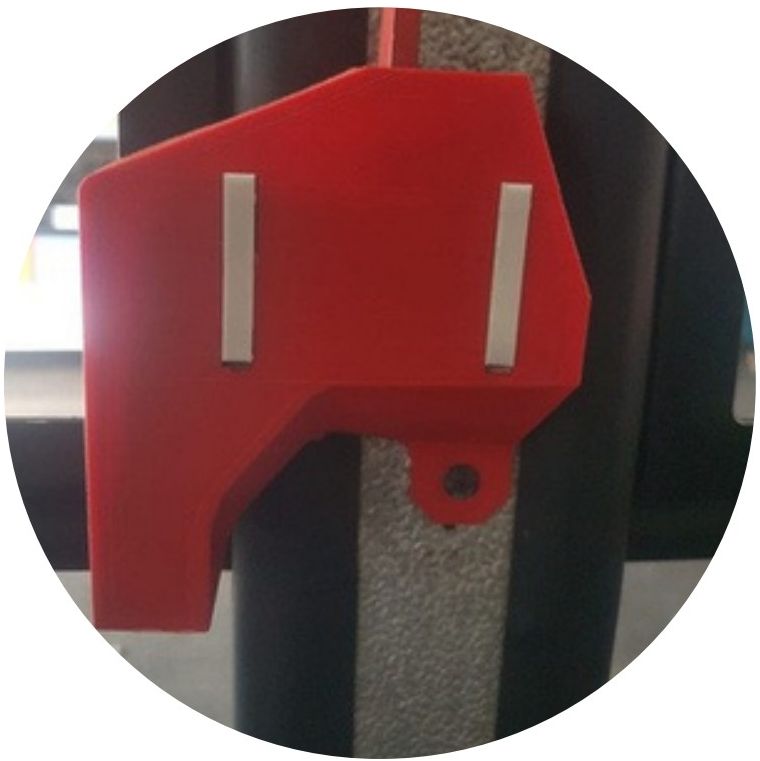

Capa protetora da alavanca Mascarello
LanternagemProteção do acionamento da alavanca de emergência
Tampa do tanque diesel / Arla
MecânicaVedação do compartimento de combustível e Arla

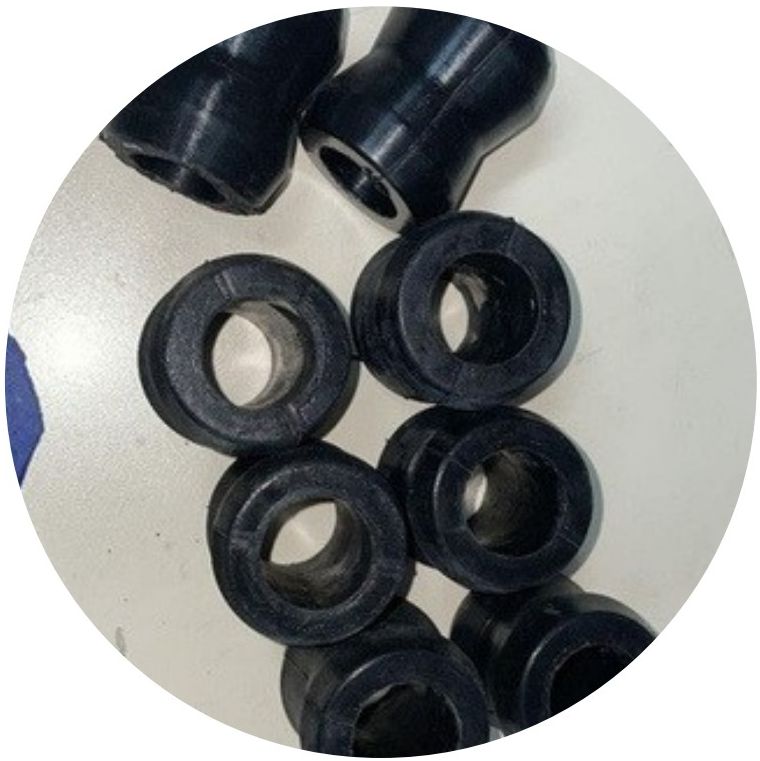

Borracha do amortecedor
MecânicaAbsorve e filtra o impacto da trepidação do ônibus
Arruela do eixo seletor
MecânicaEspaçador do conjunto do câmbio
Sapata de fixação da catraca
MecânicaFixação lateral da catraca para equilíbrio do conjunto
Lanterna vigia
ElétricaLanterna traseira da placa para identificação do veículo

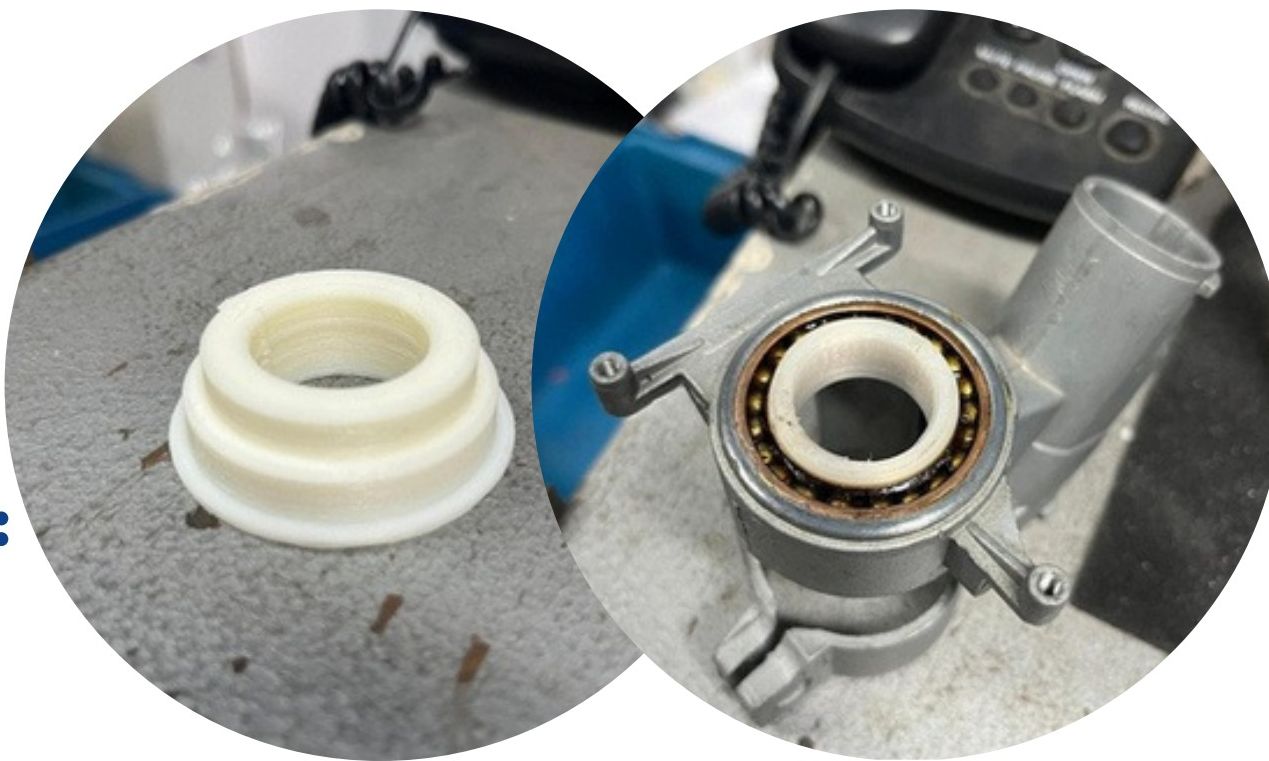

Bucha da carcaça do cilindro de direção (154015)
MecânicaReparo do sistema de direção (anel interno do rolamento)
Tampa do velocímetro
ElétricaTampas frontal e traseira do painel do ônibus
Do diagnóstico ao chão de fábrica
