Brose: SLA e SLS Formlabs para prototipagem em alto volume na indústria automotiva
Uma das maiores fornecedoras globais de assentos e portas trouxe as Formlabs Form 4 e Fuse para dentro do estúdio de protótipos e mudou o ritmo do desenvolvimento: hoje a equipe roda centenas de peças por projeto e ainda imprime componentes de uso final, encurtando o lead time de 3 a 4 semanas para menos de uma.
Desafio
A Brose precisa imprimir centenas de peças por protótipo para atender normas internas, externas e federais — frequentemente 700 a 800 unidades por projeto. Encomendar essas peças de fornecedores no exterior implicava pedidos mínimos de milhões de unidades, semanas de lead time, custos de frete e desperdício de estoque excedente. FDM não atendia, seja pelo volume, pela complexidade geométrica ou pelas propriedades mecânicas exigidas.
Solução
A equipe de Tecnologia Aditiva da Brose North America implantou o ecossistema Formlabs combinando SLA (Form 4 e Form 4L com Durable Resin e Fast Model Resin) e SLS (frota de três Fuse 1+ 30W com Nylon 12 GF). A combinação permite prototipar geometrias complexas, montar conjuntos com peças SLA + SLS no mesmo projeto e escalar para produção de uso final via gap printing enquanto o ferramental tradicional é preparado.
Resultados
- Lead time reduzido de 3–4 semanas para menos de 1 semana em protótipos de alto volume
- Eliminação de pedidos mínimos de milhões de peças com fornecedores no exterior
- Gabaritos de solda robotizada de grande formato prontos em poucas horas no Form 4L
- Conector EOL magnético reduziu danos na linha e tempo de parada na planta de New Boston
- Produção de uso final aprovada pela BMW: 250.000 clipes para o BMW X7 impressos em SLS
Catálogo do projeto

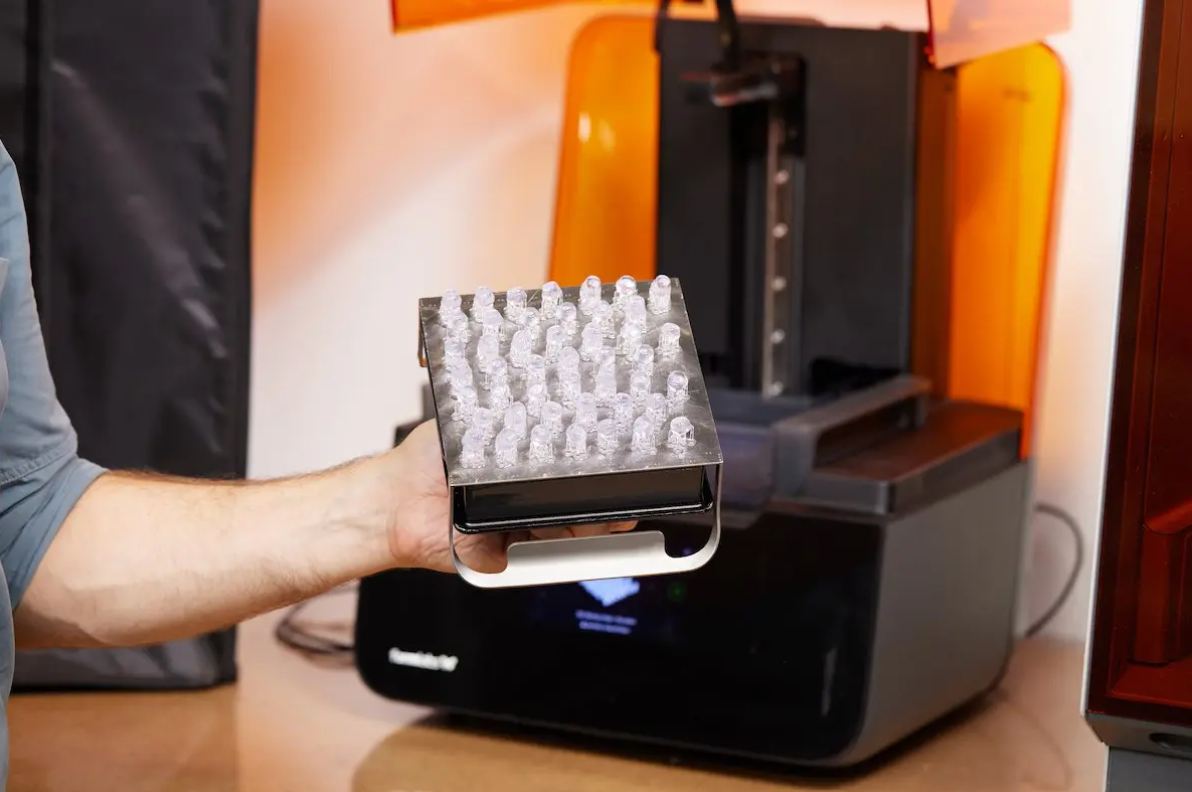

Amortecedor de borracha do regulador de assento
SLA · Form 4Reduz ruído e impacto entre o conjunto metálico do assento e o quadro

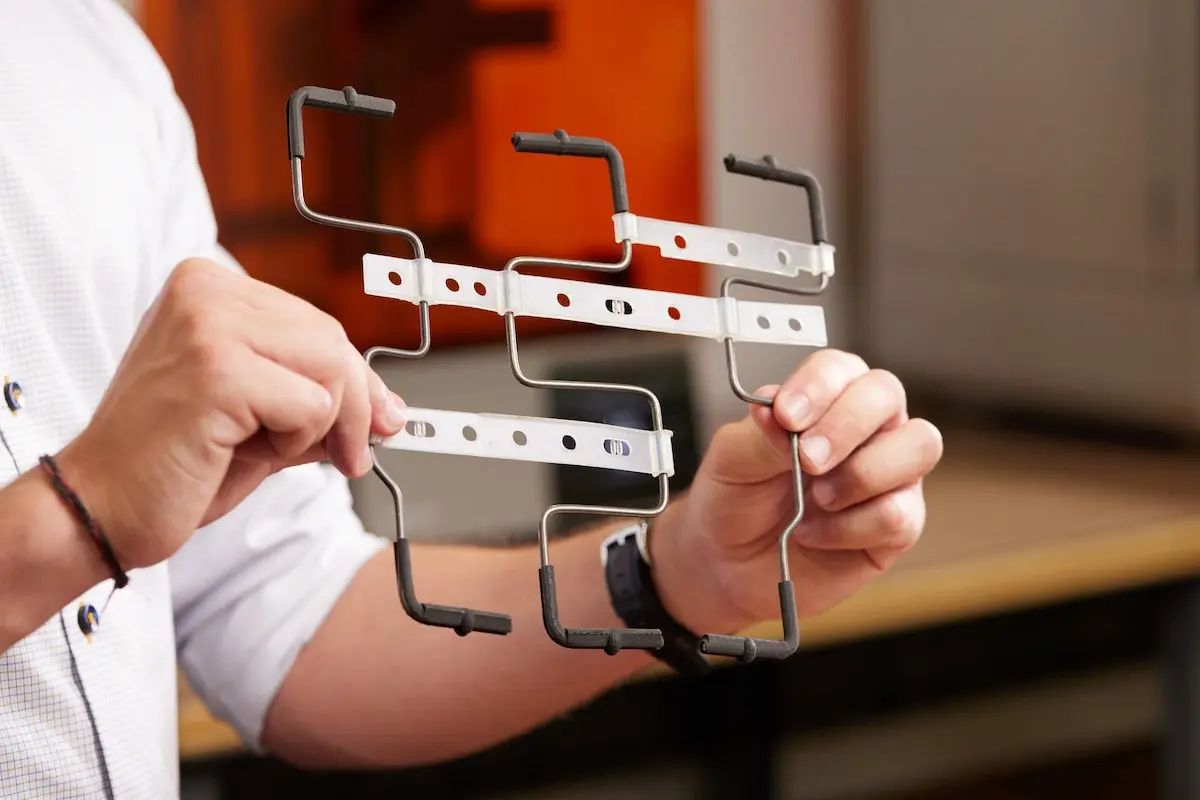

Conjunto de suspensão do assento (suspension mat)
SLA + SLS · Form 4 e FuseComponente vital do conjunto de assento testado em montagens completas
Gabarito de solda robotizada
SLA · Form 4L · Fast Model ResinEnsina parâmetros à célula de solda antes da chegada das peças metálicas
Conector magnético de fim de linha (EOL)
Planta New BostonEncaixe do conector elétrico no teste final do conjunto de assento
Clipes do assento BMW X7

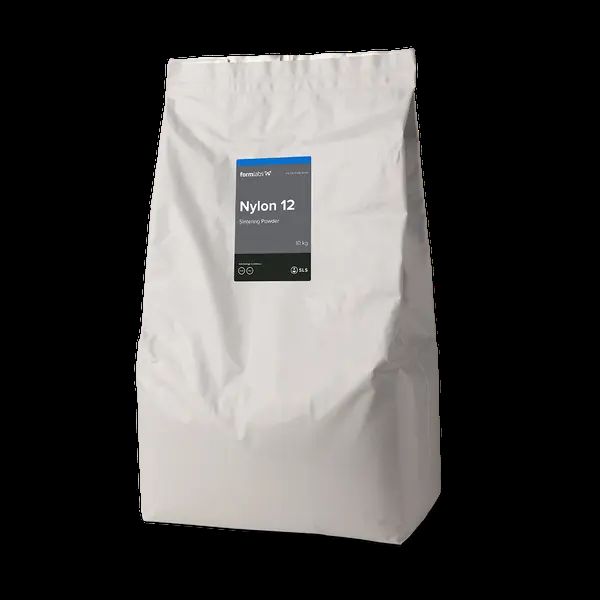

SLS · Fuse 1 e Fuse 1+ 30W · Nylon 12 GFComponente de uso final do conjunto de assento
Bowden release
SLS · Fuse 1+ · Nylon 12 GFComponente final do conjunto de assento de OEM de grande porte
“Conseguimos imprimir essas peças no Form 4 a um custo muito menor do que importar do exterior com pedido mínimo de milhões de unidades. Tivemos disponibilidade rápida e não precisamos esperar por nada.”
Do diagnóstico ao chão de fábrica
